Tipos de modelado 3D: diferencias y aplicaciones

Existen diferentes métodos para crear modelos tridimensionales, y elegir el más adecuado depende de la forma del objeto, la precisión necesaria y la finalidad del proyecto. Conocer los tipos de modelado 3D permite comprender cómo se diseñan desde piezas mecánicas y productos personalizados hasta personajes, figuras decorativas y esculturas.

Aunque todas estas técnicas permiten crear objetos digitales en tres dimensiones, cada una ofrece ventajas diferentes. Algunas se centran en la precisión de las medidas y las geometrías, mientras que otras facilitan la creación de formas curvas, orgánicas o artísticas. En impresión 3D, elegir el método adecuado es fundamental para obtener modelos que respondan tanto a las necesidades estéticas como a los requisitos de fabricación.

¿Qué es el modelado 3D?

El modelado 3D es el proceso de crear una representación digital tridimensional de un objeto mediante un programa informático. A diferencia de un dibujo convencional, que representa una imagen en dos dimensiones, un modelo 3D incorpora información sobre la forma, las dimensiones y la profundidad del objeto, lo que permite observarlo desde distintos ángulos y modificar sus características.

Este proceso puede partir de formas geométricas básicas, dibujos, fotografías, medidas técnicas o referencias de objetos reales. A partir de esa información, el diseñador construye una geometría digital que puede utilizarse para visualizar una idea, desarrollar un producto, crear una figura artística o preparar un archivo para impresión 3D.

Las posibilidades del modelado tridimensional dependen de las herramientas empleadas y de los objetivos del proyecto. Por ejemplo, diseñar una pieza de repuesto requiere controlar las dimensiones y los puntos de unión, mientras que crear una figura decorativa puede exigir mayor atención a las proporciones, las expresiones y los detalles de la superficie.

Por esta razón, no existe una única manera de modelar en tres dimensiones. Cada método ofrece herramientas y ventajas diferentes, y en muchos proyectos se combinan varias técnicas para obtener un resultado más completo.

¿Cuáles son los principales tipos de modelado 3D?

Los tipos de modelado 3D se pueden clasificar según la manera en que se construye y modifica la geometría de un objeto. Algunas técnicas trabajan directamente con una malla de polígonos; otras utilizan superficies matemáticas, cuerpos sólidos o parámetros que controlan las dimensiones del diseño.

También es importante distinguir entre la representación geométrica y el método de trabajo. Por ejemplo, el modelado sólido describe cómo se representa un cuerpo con volumen, mientras que el modelado paramétrico determina cómo se organizan y actualizan sus dimensiones y relaciones. Por eso, ambas características pueden formar parte de un mismo proyecto.

La siguiente tabla resume los principales enfoques, sus características y sus aplicaciones más habituales.

Esta clasificación no significa que cada proyecto deba utilizar una sola técnica. Un diseñador puede crear la base de una pieza mediante modelado sólido, modificar algunas formas de manera directa y añadir detalles orgánicos con herramientas de escultura digital. La elección depende de las características del objeto y del resultado que se desea conseguir.

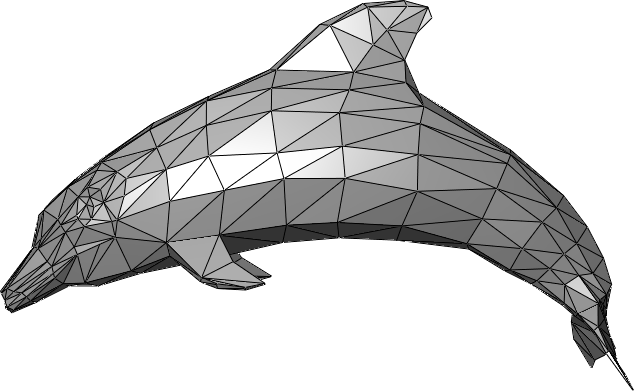

Modelado poligonal

El modelado poligonal es una de las técnicas más utilizadas para crear objetos tridimensionales. Consiste en construir una malla mediante elementos geométricos conectados entre sí, que pueden manipularse para definir desde formas sencillas hasta superficies complejas y figuras con muchos detalles.

Su principal ventaja es la libertad de edición. El diseñador puede modificar partes específicas del modelo, añadir geometría, suavizar superficies o cambiar las proporciones sin tener que reconstruir necesariamente todo el objeto.

¿Cómo funciona el modelado poligonal?

Para comprender esta técnica, es necesario conocer los tres elementos básicos que forman una malla poligonal:

• Vértices: son los puntos que definen posiciones en el espacio tridimensional. Al modificar su ubicación, se puede cambiar la forma del objeto.
• Aristas: son los segmentos que conectan dos vértices y delimitan los bordes de los polígonos.
• Caras: son las superficies delimitadas por las aristas. Al combinarse, forman la apariencia exterior de la malla.

La relación entre estos elementos permite construir geometrías de distintas formas y niveles de complejidad. Una malla con pocos polígonos puede ser suficiente para representar un objeto sencillo, mientras que una superficie con más divisiones permite controlar mejor las curvas y los detalles.

Entre las operaciones habituales del modelado poligonal se encuentran la extrusión, que permite extender una cara para crear nuevas partes; la subdivisión, que añade geometría para suavizar las formas; y el biselado, que permite redondear o achaflanar bordes.

¿Qué es el modelado de cajas o box modeling?

El modelado de cajas es una forma habitual de comenzar un modelo poligonal. Consiste en partir de un objeto geométrico sencillo, como un cubo, y modificarlo progresivamente mediante extrusiones, subdivisiones, desplazamientos y otros ajustes.

Por ejemplo, para crear una figura estilizada, el diseñador puede empezar con formas básicas y transformarlas hasta conseguir las proporciones deseadas. De manera similar, una carcasa decorativa puede construirse a partir de una caja que se modifica para incorporar relieves, aberturas y bordes redondeados.

Este método resulta útil porque permite establecer primero la estructura general del objeto y añadir complejidad a medida que el diseño avanza.

¿Para qué se utiliza el modelado poligonal?

El modelado poligonal es especialmente útil cuando se necesita controlar la forma visual de un objeto y modificar sus detalles con libertad. Entre sus aplicaciones más comunes se encuentran:

• La creación de figuras decorativas y personajes.
• El diseño de objetos personalizados con geometrías complejas.
• La elaboración de miniaturas, bustos y elementos ornamentales.
• La creación de modelos para videojuegos, animación y visualización digital.
• El desarrollo de piezas que combinan superficies planas, curvas y detalles personalizados.

Para impresión 3D, una malla poligonal puede funcionar muy bien, siempre que su geometría esté correctamente preparada. Es importante comprobar que las superficies formen un volumen cerrado cuando el diseño lo requiera, que no existan errores de malla y que los detalles tengan dimensiones compatibles con el proceso de fabricación.

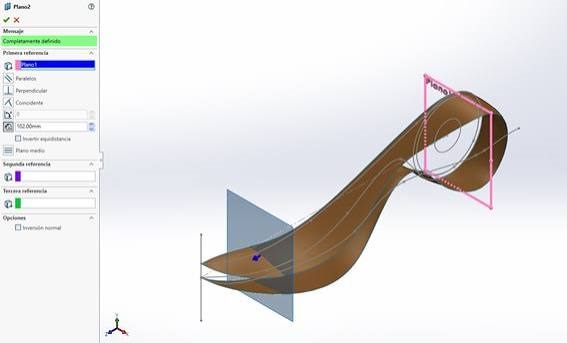

Modelado de superficies

El modelado de superficies se centra en definir la forma exterior de un objeto mediante superficies matemáticas o geométricas. En lugar de comenzar necesariamente con un cuerpo sólido, el diseñador trabaja sobre la curvatura, la continuidad y la transición entre distintas zonas de la superficie.

Esta técnica resulta especialmente útil cuando la apariencia del producto depende de curvas suaves y proporciones cuidadosamente controladas. Permite diseñar formas complejas que serían más difíciles de conseguir mediante operaciones geométricas básicas.

¿Cómo funciona el modelado de superficies?

Las superficies pueden construirse a partir de curvas, perfiles y puntos de control que permiten ajustar su forma. Al modificar estos elementos, el diseñador puede controlar cómo se curva una superficie, cómo se une con otra y cómo se comporta la transición entre diferentes partes del objeto.

Entre los métodos utilizados se encuentran las superficies NURBS, que emplean representaciones matemáticas para controlar curvas y superficies con precisión. Son habituales en herramientas de diseño industrial y en aplicaciones que requieren un control cuidadoso de la geometría.

A diferencia de una malla poligonal convencional, que representa las superficies mediante caras planas conectadas, una superficie matemática puede describir curvas suaves de manera precisa dentro del sistema de diseño. Sin embargo, si el objetivo es imprimir el modelo en 3D, normalmente será necesario convertir esa geometría en una malla adecuada para el proceso de fabricación.

¿Para qué se utiliza el modelado de superficies?

El modelado de superficies es especialmente adecuado para proyectos en los que la estética, la suavidad de las curvas y la continuidad visual tienen un papel importante. Se utiliza, por ejemplo, en:

• El diseño de carcasas para dispositivos electrónicos.
• La creación de productos con formas curvas y aerodinámicas.
• El diseño de componentes de automoción y transporte.
• El desarrollo de envases, mobiliario y objetos de consumo.
• La elaboración de prototipos en los que es necesario evaluar la apariencia exterior.

En impresión 3D, esta técnica permite desarrollar productos con geometrías cuidadas y transiciones suaves. No obstante, si el objeto debe ser funcional, también será necesario considerar el grosor de las paredes, las uniones, las tolerancias y las condiciones de uso.

Modelado de sólidos

El modelado de sólidos permite crear objetos tridimensionales representados como cuerpos con volumen definido. Es una técnica especialmente importante en diseño técnico, ingeniería y fabricación, ya que facilita trabajar con dimensiones concretas y desarrollar piezas cuya geometría debe responder a requisitos funcionales.

En este enfoque, el diseñador no se limita a definir la apariencia exterior del objeto, sino que construye una representación geométrica del cuerpo. Esto permite realizar operaciones para añadir, quitar o combinar volúmenes y obtener formas precisas.

¿Cómo funciona el modelado de sólidos?

Una de las formas más habituales de trabajar con sólidos consiste en combinar operaciones geométricas. El diseñador puede comenzar con figuras básicas, como cilindros, prismas o bloques, y modificarlas hasta conseguir la forma deseada.

Por ejemplo, una pieza con un orificio puede crearse a partir de un cilindro o bloque al que se le resta otro volumen. De manera similar, es posible unir dos cuerpos para obtener una pieza con varias secciones o realizar cortes para crear ranuras y alojamientos.

Estas operaciones permiten construir modelos técnicos de forma ordenada y controlar dimensiones que pueden ser importantes para el funcionamiento del objeto.

¿Qué aplicaciones tiene el modelado de sólidos?

El modelado de sólidos es una opción adecuada cuando el proyecto requiere precisión dimensional, geometrías definidas o elementos que deban encajar con otras piezas. Sus aplicaciones incluyen:

• El diseño de soportes, adaptadores y piezas de repuesto.
• La creación de carcasas, conectores y componentes mecánicos.
• El desarrollo de prototipos funcionales.
• La fabricación de herramientas, accesorios y elementos personalizados.
• El diseño de componentes para ensamblajes y sistemas mecánicos.

En impresión 3D, el modelado sólido facilita la definición de medidas, agujeros, espesores y puntos de unión. Esto resulta especialmente útil cuando una pieza debe instalarse en un equipo existente o trabajar junto con otros componentes.

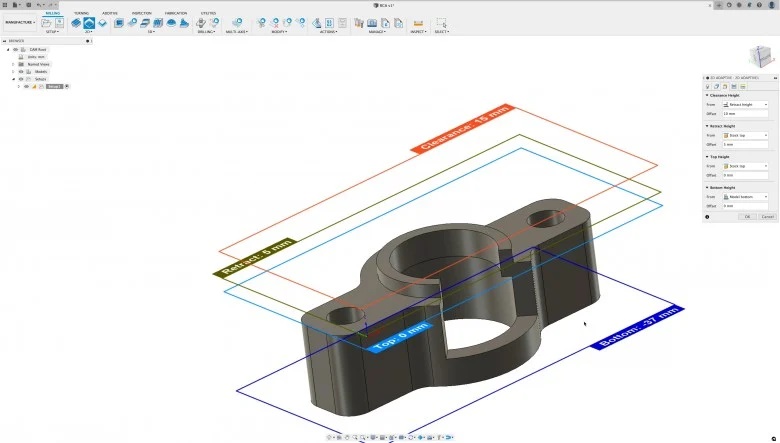

Modelado paramétrico

El modelado paramétrico permite construir modelos 3D mediante medidas, restricciones y relaciones que controlan su geometría. En lugar de definir cada dimensión de manera independiente, el diseñador establece parámetros que determinan cómo se relacionan las diferentes partes del objeto.

Su principal ventaja es que facilita modificar un diseño sin tener que rehacerlo desde cero. Cuando cambia una medida, las operaciones relacionadas pueden actualizarse para mantener la lógica geométrica establecida durante el diseño.

¿Cómo funciona el modelado paramétrico?

Imaginemos que se necesita diseñar un soporte para una pieza de 40 milímetros de ancho. El modelo puede incluir parámetros para el ancho, la altura, el grosor y el diámetro de los agujeros de montaje.

Si posteriormente el soporte debe adaptarse a una pieza de 50 milímetros, el diseñador puede modificar el parámetro correspondiente y actualizar las dimensiones relacionadas. Dependiendo de cómo se haya construido el modelo, las posiciones de los agujeros y otras características también podrán ajustarse de forma coherente.

Las restricciones permiten establecer condiciones geométricas, como mantener dos líneas paralelas, conservar un ángulo determinado o centrar un elemento respecto de otro. Las relaciones entre parámetros ayudan a que el diseño siga funcionando cuando se realizan cambios.

¿En qué se diferencia del modelado directo?

La diferencia principal está en cómo se controla la geometría. En el modelado paramétrico, los cambios se realizan mediante parámetros, restricciones y operaciones relacionadas entre sí. En el modelado directo, el diseñador modifica las caras, los bordes y otras partes de la geometría de forma más inmediata.

El enfoque paramétrico resulta especialmente útil cuando se prevén cambios frecuentes de dimensiones, existen varias versiones de una misma pieza o se necesita conservar una lógica de diseño que pueda reutilizarse.

¿Para qué se utiliza el modelado paramétrico?

Este método es habitual en proyectos donde las medidas y las relaciones geométricas tienen una importancia central. Algunos ejemplos son:

• Piezas mecánicas con dimensiones específicas.
• Soportes que deben adaptarse a distintos tamaños.
• Productos que tendrán varias versiones o medidas.
• Componentes con agujeros, ranuras y puntos de montaje.
• Diseños técnicos que necesitan revisiones y modificaciones periódicas.

Para impresión 3D, el modelado paramétrico ofrece una ventaja importante: permite adaptar una pieza a las necesidades de cada usuario o situación. También facilita crear familias de productos con diferentes dimensiones, manteniendo una estructura de diseño coherente.

Modelado directo

El modelado directo es un enfoque que permite modificar la geometría de un objeto de manera inmediata. En lugar de depender necesariamente de una secuencia de operaciones paramétricas, el diseñador puede seleccionar caras, bordes o regiones del modelo y cambiar su posición, tamaño u orientación.

Esta forma de trabajo resulta práctica cuando se necesita realizar una modificación concreta sin reconstruir todo el diseño. También puede ser útil al trabajar con modelos recibidos de terceros, especialmente si no se dispone del historial de operaciones con el que fueron creados.

¿Cómo se modifica un modelo mediante modelado directo?

El proceso consiste en seleccionar una parte de la geometría y aplicar los cambios necesarios. Por ejemplo, se puede desplazar una cara para aumentar el tamaño de una pieza, ampliar un orificio, ajustar un borde o modificar una superficie para adaptarla a un nuevo requisito.

En un soporte ya diseñado, podría ser necesario aumentar la altura de una pared o desplazar un agujero para que coincida con otro componente. Con herramientas de edición directa, estos ajustes pueden realizarse sobre la geometría existente sin reconstruir necesariamente el objeto desde el principio.

La facilidad de la modificación dependerá de la complejidad del modelo, de la calidad de su geometría y de las herramientas disponibles.

¿Cuándo conviene utilizar el modelado directo?

El modelado directo puede ser especialmente útil en las siguientes situaciones:

• Cuando se necesitan ajustes rápidos en una pieza existente.
• Cuando el modelo procede de un archivo que no conserva su historial de diseño.
• Cuando es necesario adaptar una geometría importada a nuevas medidas.
• Cuando se desean realizar cambios localizados sin reconstruir todo el objeto.
• Cuando el diseño ya está definido y solo requiere modificaciones puntuales.

En proyectos de impresión 3D, este enfoque puede ayudar a modificar archivos existentes para mejorar su ajuste, corregir dimensiones o adaptarlos a una aplicación concreta. Sin embargo, si se necesitan muchas revisiones relacionadas entre sí, un enfoque paramétrico puede ofrecer un mayor control sobre la coherencia del diseño.

Ambos métodos pueden complementarse: es posible utilizar un modelo paramétrico como base y realizar ajustes directos cuando las circunstancias del proyecto lo requieran.

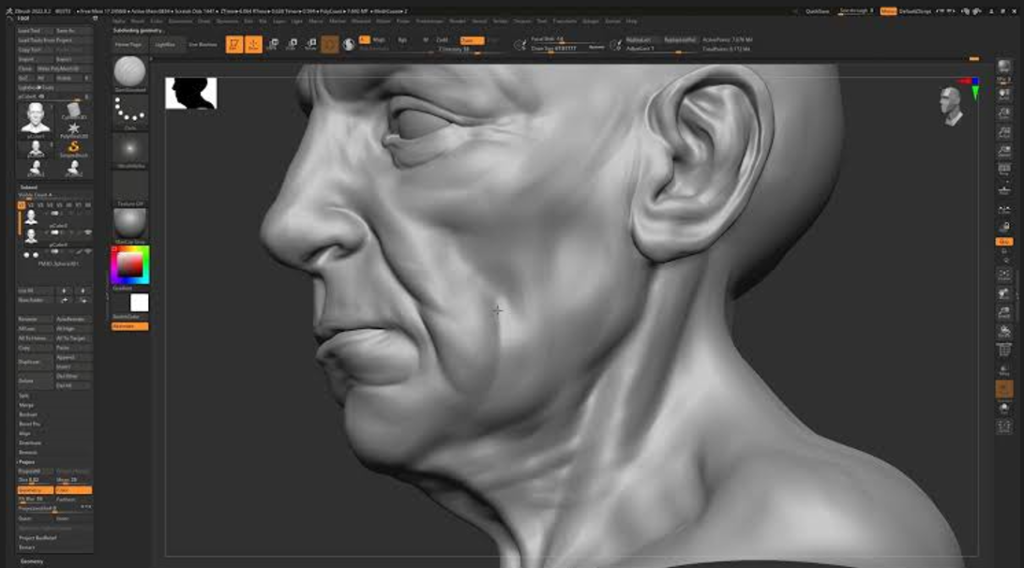

Modelado orgánico y escultura digital

El modelado orgánico se utiliza para crear objetos con formas naturales, curvas irregulares y volúmenes que no siempre responden a estructuras geométricas rígidas. Es una técnica especialmente adecuada para representar seres vivos, personajes y esculturas, ya que permite trabajar con proporciones, expresiones y detalles de forma flexible.

En este contexto, la escultura digital es una forma de trabajar dentro del modelado orgánico. En lugar de construir cada parte mediante operaciones geométricas convencionales, el diseñador utiliza herramientas que permiten esculpir, suavizar, estirar o añadir volumen a una superficie, de manera similar a como se trabajaría con arcilla.

¿Cómo funciona la escultura digital?

La escultura digital permite modificar progresivamente la forma de un modelo mediante pinceles y herramientas específicas. El diseñador puede aumentar el volumen de una zona, marcar pliegues, definir músculos, suavizar transiciones o añadir detalles superficiales.

Este método facilita pasar de una forma general a una figura más elaborada. Por ejemplo, al crear un personaje, primero pueden establecerse la cabeza, el torso y las extremidades; después se ajustan las proporciones y, finalmente, se añaden detalles como los rasgos faciales, el cabello, la ropa o las texturas.

El nivel de detalle depende del diseño, de la resolución de la geometría y de las herramientas utilizadas. Para impresión 3D, también es importante que los detalles puedan reproducirse físicamente y que la malla tenga una estructura adecuada.

Modelado orgánico vs modelado parametrico: ¿cuál es la diferencia?

La expresión modelado orgánico vs modelado parametrico permite comparar dos enfoques que responden a necesidades diferentes. El modelado orgánico prioriza la libertad de forma y la construcción de volúmenes naturales, mientras que el paramétrico se centra en controlar la geometría mediante medidas, restricciones y relaciones definidas.

El modelado orgánico es adecuado para figuras con anatomía, curvas irregulares y detalles artísticos. El paramétrico, en cambio, suele ser más conveniente para piezas con dimensiones precisas, elementos repetitivos y requisitos de ensamblaje.

¿Para qué se utiliza el modelado orgánico?

El modelado orgánico y la escultura digital son habituales en proyectos donde la apariencia y la complejidad de las formas tienen un papel importante. Entre sus aplicaciones destacan:

• La creación de personajes y criaturas fantásticas.
• El diseño de figuras coleccionables y miniaturas.
• La elaboración de animales, bustos y retratos.
• La creación de esculturas artísticas y objetos decorativos.
• El desarrollo de figuras personalizadas a partir de referencias visuales.
• La elaboración de modelos con detalles anatómicos, pliegues y texturas.

En impresión 3D, estas técnicas permiten transformar conceptos artísticos en objetos físicos. No obstante, antes de fabricar el modelo, es necesario comprobar que la geometría esté cerrada cuando corresponda, que no existan partes desconectadas no deseadas y que los detalles sean compatibles con las limitaciones de impresión.

También puede ser necesario dividir la figura en varias piezas para facilitar su fabricación, reducir los soportes o simplificar el ensamblaje posterior.

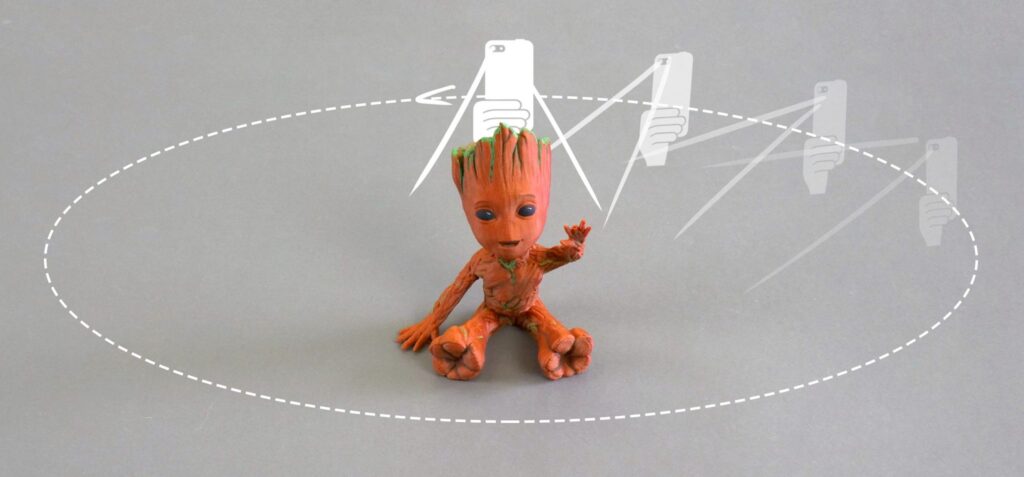

Modelado 3D a partir de fotografías y escaneos

No todos los modelos tridimensionales se crean desde cero mediante herramientas de diseño. En algunos proyectos, el punto de partida es un objeto físico, una serie de fotografías o una captura realizada con un dispositivo especializado.Modelado 3D a partir de fotografías y escaneos

Los modelos 3D también pueden crearse a partir de objetos físicos o fotografías, lo que permite reproducir piezas existentes, crear réplicas o desarrollar diseños personalizados. Este proceso combina herramientas de captura digital con técnicas de edición y preparación de geometría.

¿Cómo funciona el escaneo 3D?

Un escáner 3D captura la forma y las dimensiones de un objeto para generar una representación digital. Otra alternativa es la fotogrametría, que utiliza fotografías tomadas desde diferentes ángulos para reconstruir su geometría. Ambos métodos permiten obtener una base para crear o modificar modelos tridimensionales.

¿Qué preparación necesita un modelo escaneado?

La captura puede presentar zonas incompletas, superficies irregulares o errores que deben corregirse antes de imprimir. Por eso, es necesario revisar la malla, ajustar las dimensiones y completar o reconstruir las partes que lo requieran.

¿Qué papel tiene la reparación de STL?

La reparación de STL permite corregir errores como aberturas, caras invertidas o geometrías defectuosas que pueden dificultar la impresión 3D. Sin embargo, si la pieza necesita medidas precisas o debe encajar con otros componentes, puede ser necesario reconstruir parte del diseño.

En definitiva, el escaneo y la fotogrametría facilitan la reproducción de objetos existentes, pero una correcta preparación del modelo es fundamental para conseguir un resultado adecuado para la fabricación.

¿Qué tipo de modelado 3D se utiliza para impresión 3D?

No existe una única técnica de modelado adecuada para todos los proyectos de impresión 3D. La elección depende de la forma, la precisión y la finalidad del objeto. Mientras que las piezas funcionales requieren medidas controladas, las figuras artísticas necesitan mayor libertad para crear detalles y formas orgánicas.

¿Qué técnica conviene según el tipo de pieza?

Cada técnica ofrece ventajas según el objeto que se desea crear:

• Cada enfoque presenta ventajas específicas cuando se aplica a un proyecto de impresión 3D. Estos son algunos ejemplos de cómo se pueden utilizar:
• Piezas funcionales y mecánicas: el modelado de sólidos y el paramétrico suelen ser adecuados para controlar dimensiones, espesores, agujeros y puntos de montaje.
• Figuras decorativas y esculturas: el modelado poligonal y la escultura digital permiten desarrollar formas complejas, expresiones y detalles artísticos.
• Personajes y miniaturas: el modelado orgánico facilita trabajar con anatomía, proporciones y superficies irregulares.
• Productos personalizados: el modelado sólido, paramétrico y directo permite adaptar las dimensiones y modificar diseños existentes según las necesidades del usuario.
• Réplicas de objetos físicos: el escaneo 3D, la fotogrametría y la reconstrucción geométrica pueden utilizarse para recuperar formas y reproducirlas.
• Diseños con curvas complejas: el modelado de superficies puede ser útil para definir la apariencia del objeto antes de convertir la geometría a un formato adecuado para impresión.

En muchos casos, combinar técnicas permite conseguir mejores resultados, como añadir una base funcional a una figura artística o adaptar una pieza escaneada.

¿Qué se debe revisar antes de imprimir un modelo 3D?

Antes de fabricar una pieza, es importante comprobar que el modelo tenga una geometría adecuada y que sus características sean compatibles con la impresora y el material elegidos. Entre los aspectos principales que deben revisarse se encuentran:

• Integridad de la malla: comprobar que no existan aberturas, caras defectuosas ni errores que impidan interpretar correctamente el volumen.
• Espesor de las paredes: verificar que las zonas delgadas tengan un grosor compatible con la tecnología y el material elegidos.
• Dimensiones y tolerancias: comprobar las medidas finales y los espacios necesarios para que las piezas encajen o puedan moverse.
• Orientación y soportes: evaluar cómo se colocará el modelo en la impresora y si algunas zonas necesitarán estructuras de soporte.
• Nivel de detalle: confirmar que los relieves, salientes y elementos pequeños puedan reproducirse con suficiente definición.
• División y ensamblaje: determinar si conviene imprimir el objeto completo o separarlo en piezas para facilitar la fabricación y el montaje.

Preparar, reparar y optimizar STL: una etapa clave

El archivo STL es uno de los formatos más utilizados para preparar modelos destinados a impresión 3D. Sin embargo, puede contener errores que dificulten su fabricación.

Por eso, preparar, reparar y optimizar STL implica corregir defectos de la malla, revisar las dimensiones y comprobar que la geometría sea adecuada para imprimir. Según el proyecto, también puede ser necesario ajustar espesores, modificar uniones o dividir el modelo en varias piezas.

Una buena preparación ayuda a prevenir errores de fabricación y a conseguir un resultado que se ajuste mejor al diseño original.

¿Cómo elegir el tipo de modelado 3D adecuado?

Elegir la técnica correcta comienza por definir qué se necesita conseguir con el modelo. No es lo mismo desarrollar una pieza que debe encajar en un mecanismo que crear una figura artística, reproducir un objeto existente o diseñar un producto que tendrá varias versiones.

Antes de comenzar, conviene establecer el uso final del objeto, las dimensiones necesarias, el nivel de detalle y las posibles modificaciones que tendrá que admitir. También es importante considerar si se cuenta con medidas, planos, fotografías, un modelo previo o una pieza física que pueda utilizarse como referencia.

La siguiente tabla ofrece una orientación práctica para identificar el enfoque más conveniente según el objetivo del proyecto.

¿Cuándo conviene recurrir a un servicio de modelado 3D?

Contar con ayuda especializada es útil cuando necesitas convertir una idea en un modelo digital, corregir un archivo o adaptar un diseño para impresión 3D.

En estos casos, nuestro servicio de modelado 3D puede ayudarte a crear modelos desde cero, modificar diseños existentes y preparar archivos según las necesidades de cada proyecto. Definir el uso final del objeto y aportar referencias facilitará la elección de la técnica más adecuada.

Conocer los tipos de modelado 3D permite elegir la técnica más adecuada según la forma, la precisión y la finalidad de cada proyecto. Mientras que el modelado sólido y paramétrico destaca en piezas funcionales, el modelado poligonal y orgánico ofrece mayor libertad para crear figuras y esculturas.

Para imprimir un modelo correctamente, también es importante revisar su geometría y preparar el archivo para la fabricación.
