La impresión 3D ha revolucionado la manera en que fabricamos objetos, desde prototipos hasta piezas funcionales. Para aprovechar al máximo esta tecnología, es fundamental conocer las partes de una impresora 3D y entender cómo funciona cada una. Cada componente influye directamente en la calidad de las impresiones, la precisión de los detalles y la durabilidad de la máquina, por lo que aprender sobre ellas es clave tanto para principiantes como para usuarios avanzados.
Contenido
Componentes principales de la impresora 3D
Los componentes de una impresora 3D forman la base del funcionamiento de cualquier modelo, sin importar su marca o tipo. Estos elementos trabajan en conjunto para transformar un archivo digital en un objeto físico mediante la deposición de material capa por capa. Conocer cada pieza permite optimizar el rendimiento y detectar fallas con mayor facilidad.
Estructura y bastidor
La estructura es el “esqueleto” de la impresora 3D. Puede estar fabricada en aluminio, acero o incluso acrílico en modelos económicos. Su función es brindar estabilidad y resistencia para evitar vibraciones que afecten la precisión del trabajo. Un bastidor robusto es sinónimo de impresiones más limpias y con mejor detalle.
Cama de impresión
La cama de impresión es la superficie sobre la que se forma el objeto. Existen camas calientes, que permiten una mejor adhesión del filamento y evitan deformaciones, y camas frías, usadas en materiales que no requieren calor. Su correcta nivelación es esencial para lograr piezas con buena precisión dimensional.
Extrusor
El extrusor es el encargado de empujar y fundir el filamento para depositarlo en la superficie de impresión. Existen varios tipos de extrusor, pueden ser de tipo directo, donde el motor está muy cerca del hotend y ofrece mayor control del flujo, o Bowden, donde el filamento se empuja a través de un tubo, reduciendo el peso sobre el cabezal y mejorando la velocidad de impresión.

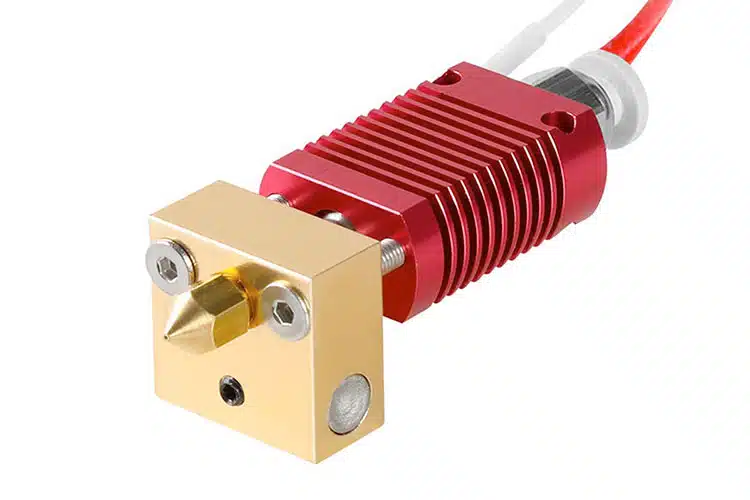

Hotend
El hotend es la parte donde el filamento alcanza la temperatura necesaria para fundirse. Está compuesto por un bloque calefactor, una boquilla y sistemas de aislamiento térmico. Dependiendo de su diseño, puede trabajar con distintos materiales, desde PLA y ABS hasta filamentos más técnicos como PETG o Nylon.
Motor paso a paso
Estos motores controlan los movimientos precisos en los ejes X, Y y Z, así como la extrusión del filamento. Su funcionamiento basado en “pasos” permite un control exacto de la posición y garantiza que cada capa se coloque en el lugar correcto.
Ejes y guías
Los ejes y guías lineales son los responsables de mover las distintas partes de la impresora con suavidad. Un buen sistema de guías minimiza la fricción y las desviaciones, lo que se traduce en mayor calidad de impresión. Requieren lubricación y mantenimiento periódicos para asegurar un movimiento fluido.

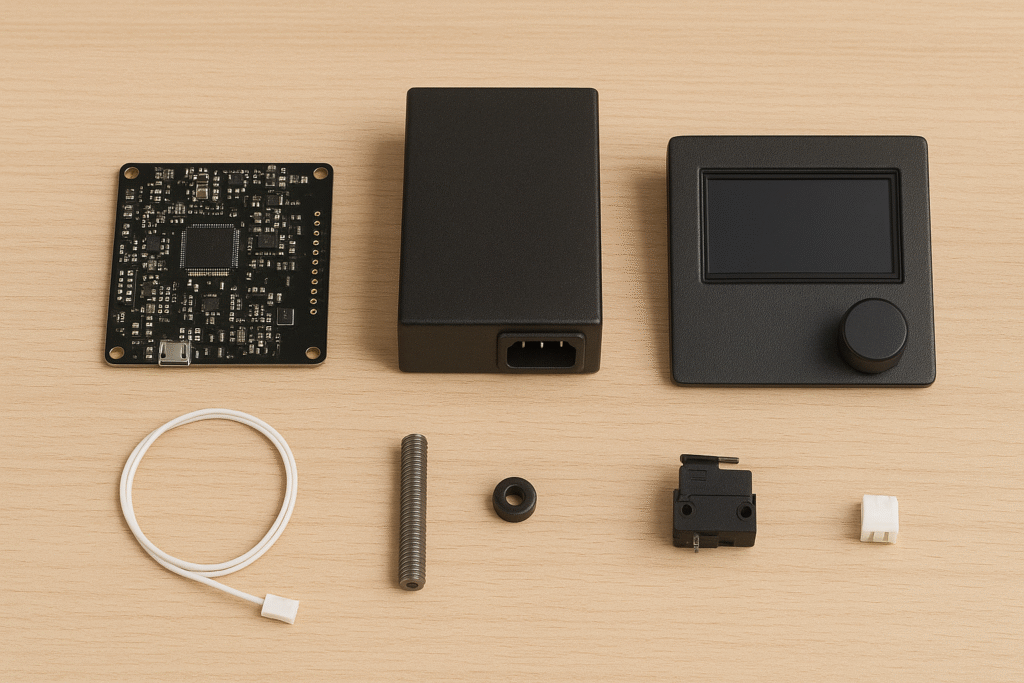

Componentes electrónicos
La estructura de una impresora 3D no se limita a las piezas mecánicas; también integra componentes electrónicos que actúan como el “cerebro” de la máquina. Estos controlan los movimientos, temperaturas y la comunicación con el usuario, garantizando una experiencia de uso completa.
Placa controladora
Es el corazón electrónico de la impresora. Coordina todos los movimientos, regula la temperatura y ejecuta los comandos enviados desde el software de impresión. Su potencia influye en la velocidad y precisión de los trabajos.
Fuente de alimentación
Se encarga de suministrar energía estable a toda la impresora. Un voltaje correcto y seguro es vital para evitar fallos eléctricos y prolongar la vida útil de los componentes.
Pantalla y controles
Dependiendo del modelo, la impresora puede incluir una pantalla LCD básica o una interfaz táctil avanzada. Gracias a estos controles, el usuario puede ajustar configuraciones, iniciar impresiones y monitorear el proceso en tiempo real.
Sensores y termistores
Estos pequeños componentes son esenciales para la seguridad y precisión. Los termistores miden la temperatura de la cama y el hotend, mientras que otros sensores pueden detectar la falta de filamento, ayudar en la nivelación automática de la cama o prevenir sobrecalentamientos.

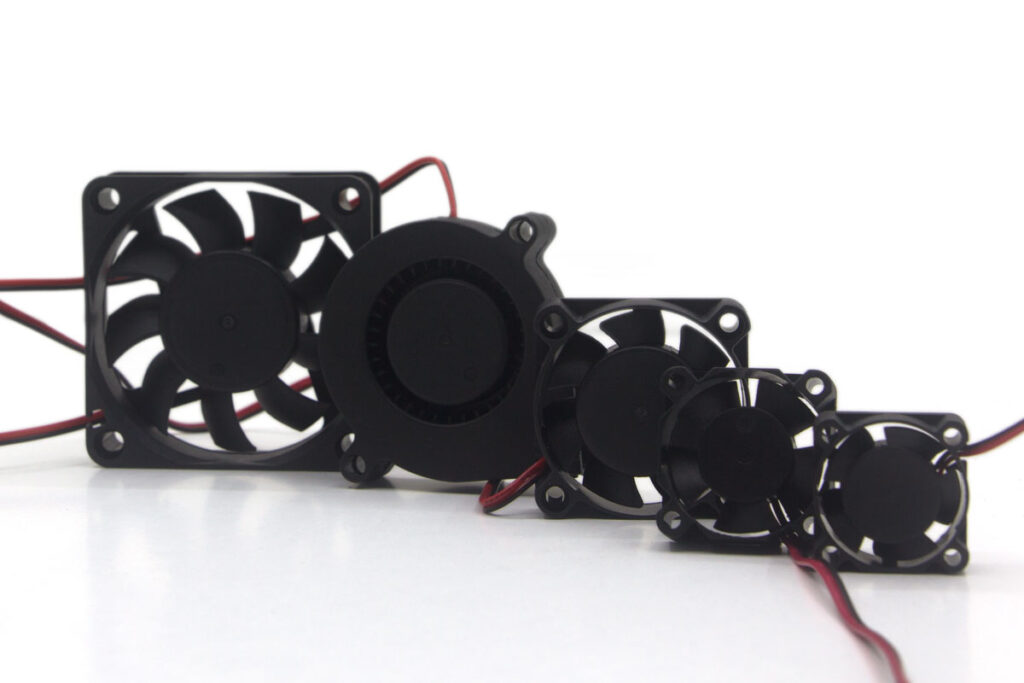

Sistema de ventilación
La refrigeración es indispensable para lograr piezas bien definidas. El sistema de ventilación de una impresora 3D regula la temperatura tanto en el hotend como en la pieza en formación.
Ventilador de capa
Dirige aire frío sobre el filamento recién depositado, logrando que se solidifique rápidamente y mantenga la forma. Esto es clave para mejorar los detalles finos y evitar deformaciones en las capas superiores.
Ventilador de hotend
Mantiene a temperatura adecuada la zona fría del hotend, evitando que el filamento se derrita antes de tiempo y cause atascos. Un buen sistema de ventilación asegura un flujo de material constante.
Cómo mantener y cuidar las partes de tu impresora 3D
Un buen mantenimiento es la clave para alargar la vida útil de tu impresora 3D. Se recomienda limpiar periódicamente la cama de impresión para asegurar la adhesión, lubricar las guías y ejes para un movimiento fluido y recalibrar la cama con frecuencia. También es importante revisar cables, conexiones y ventiladores para evitar fallos durante las impresiones. Con estas prácticas, tu impresora trabajará de manera más eficiente y producirá piezas de mayor calidad.
No solo necesitas saber qué es una impresora 3D, también debes conocer a fondo las partes de una impresora 3D, ya que es esencial para aprovechar al máximo esta tecnología. Cada componente, desde la estructura hasta los sistemas electrónicos y de ventilación, cumple un papel clave en la calidad de las piezas y en la durabilidad de la máquina. Entender cómo funciona cada parte no solo permite obtener mejores resultados, sino también realizar un mantenimiento preventivo que evite problemas futuros.
